描述

產品概述

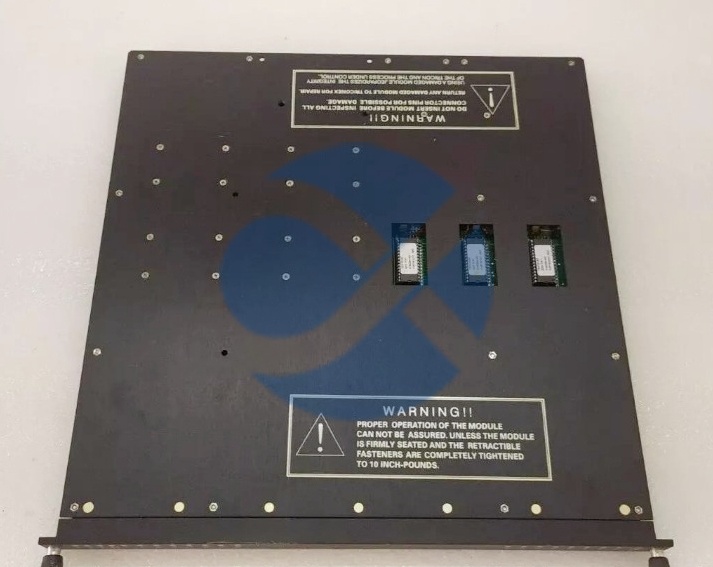

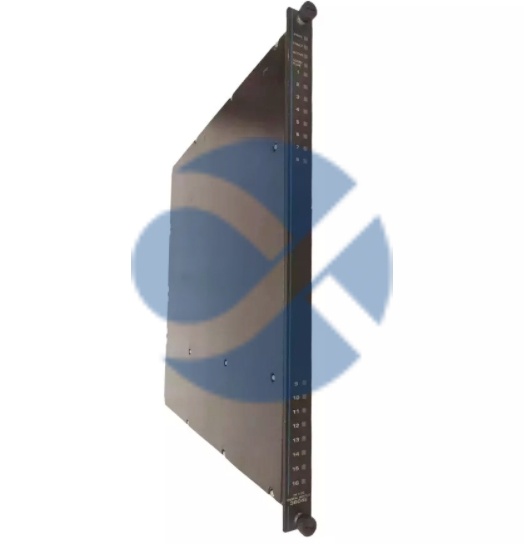

在石油化工、天然氣處理、火電等高危行業，存在一類特殊的控制系統——安全儀表系統。它的唯一使命是：在工藝過程發生危險時，必須無條件地、正確地執行預定義的安全動作，如緊急停車。TRICONEX 3604E? 正是這類系統的“安全大腦”，是Tricon 容錯安全控制器的核心模塊之一。Tricon系統采用獨特的三重模塊化冗余架構，而3604E? 正是這個架構中的關鍵計算單元。

具體來說，3604E模塊自身通常就包含了三個完全相同的處理通道。在運行中，三個通道同時接收來自三重化輸入模塊的相同信號，并獨立執行完全相同的安全邏輯程序。之后，三個通道通過一個“硬件表決器”交換和比對各自的運算結果。只有當其中兩個或三個通道的結果一致時，系統才會產生有效輸出。這意味著，單個通道的任何隨機硬件故障、瞬態干擾或軟件錯誤，都會被系統自動屏蔽和診斷出來，從而確保了“故障安全”。這種設計使其能夠達到IEC 61508和ISA 84標準中最高的安全完整性等級。它不僅僅是一個處理器，更是實現“高可用性、高安全性”的物理載體，確保了安全功能在數十年的生命周期內萬無一失。

技術規格

產品型號：3604E

制造商：TRICONEX (現為 Schneider Electric 旗下品牌)

產品系列：Tricon 容錯安全系統

模塊類型：主處理器/控制器模塊

系統架構：三重模塊化冗余

安全標準認證：符合 IEC 61508 SIL 3. TüV Rheinland 認證

處理器：包含三個獨立、同步的微處理器通道

存儲器：集成程序存儲器和運行內存

背板通信：通過Tricon專用高完整性背板與其他I/O模塊、通信模塊通信

診斷功能：內置全面的自診斷，包括處理器測試、內存測試、通道間通信測試

工作溫度：0 至 60 °C (標準操作范圍)

電源需求：通過Tricon機架背板供電

安裝方式：插入Tricon機架的指定主處理器槽位

指示狀態：多LED指示燈顯示通道狀態、故障、運行模式等

兼容性：通常與Tricon v9 或 v10 系統平臺兼容

主要特點和優勢

TRICONEX 3604E? 的核心優勢在于其無與倫比的安全性和可用性，這是通過其“TMR”架構實現的。它不僅能檢測故障，更能從容應對故障。當一個通道發生故障時，其余兩個健康的通道仍能形成多數表決，繼續無中斷地執行安全功能，同時系統發出維護警報，允許在線更換故障模塊，實現了“不停車維護”。這為工廠帶來了極高的運營可用性。

強大的診斷和可維護性是其另一大亮點。模塊內部和系統層面運行著超過10萬次的診斷測試每秒，能夠迅速識別并定位故障組件。通過專用的工程軟件，維護人員可以清晰地看到每個通道的詳細健康狀態。此外，其經過TüV認證的完整工具鏈，從邏輯編程、模擬測試到在線修改，都遵循嚴格的安全生命周期管理，確保了從設計、實施到維護的全過程安全性。系統的可擴展性和開放性也極佳，支持多種通信協議，便于與DCS、PLC等基礎過程控制系統集成。

最高級別的安全完整性：三重模塊化冗余架構，通過TüV SIL 3認證，為人員、設備和環境提供最高等級保護。

高可用性與容錯：單一故障不會導致系統停車，支持在線診斷和熱插拔更換，最大化裝置運行時間。

全面的診斷能力：持續的在線自診斷和交叉通道診斷，可快速識別和定位故障，便于預測性維護。

認證的工程與生命周期管理：配合經過認證的Tristation 1131軟件，提供符合安全標準(IEC 61508/61511)的完整設計、測試和維護環境。

成熟的平臺與廣泛集成：作為久經考驗的Tricon平臺核心，擁有全球廣泛的成功應用案例，支持與主流DCS、PLC和多種網絡協議通信。

Technical Overview:

The TRICONEX 3604E? is a critical component within the Tricon fault-tolerant safety system, most commonly serving as the Main Processor or a critical controller module. It embodies the core principle of Triple Modular Redundancy.

Physically, the module houses three isolated and identical processing channels. Each channel independently executes the same safety application program, which is developed and certified using Triconex’s Tristation 1131 safety software. The outputs from all three channels are then fed into a hardware voter circuit. The system only produces a final output command (e.g., to close a safety valve) when at least two of the three channels agree. This architecture ensures that no single point of failure within the processor—whether a chip failure, memory error, or power glitch—can cause an unsafe action or prevent a necessary safety action from occurring. The 3604E module is responsible for the high-integrity execution of the safety logic and coordination of the entire Tricon system’s health monitoring.

應用領域

TRICONEX 3604E? 的應用完全聚焦于那些一旦失控將導致災難性后果的高風險工藝過程。它的職責是在檢測到危險條件時，將工藝過程引導至一個預定義的安全狀態。

在石油與天然氣行業，從海上平臺的緊急關斷、陸上管道的緊急截斷，到煉油廠反應器的超壓聯鎖保護，都由以3604E為核心的Tricon系統控制。在石油化工領域，它用于控制關鍵的燃燒器管理系統，防止爐膛爆炸;也用于高完整性壓力保護系統。在火力發電廠，它管理鍋爐安全聯鎖系統，防止鍋爐在危險條件下運行。此外，在壓縮機和透平的關鍵機組控制、化工過程的反應失控保護等場景，它都是最后一道可靠的自動化安全防線。

石油與天然氣：海上平臺緊急關斷系統、火氣系統、管道安全截斷系統。

石油化工/化工：燃燒器管理系統、高壓保護系統、反應器緊急冷卻與泄放系統。

電力：鍋爐安全保護系統、汽輪機緊急跳閘系統。

其他高風險行業：制藥、礦業等領域的工藝聯鎖和緊急停車系統。

集成與配置要點

集成和配置以TRICONEX 3604E為核心的Tricon系統是一項專業性極強、流程極其嚴格的安全工程，必須由經過專門培訓的工程師執行，并遵循嚴格的安全生命周期管理標準。

核心工作圍繞Tristation 1131安全工程軟件展開。首先，需要進行詳細的安全要求規格定義。然后，在軟件中，對包含3604E主處理器模塊在內的整個Tricon硬件進行硬件組態，定義其槽位和系統參數。之后，使用經過認證的功能塊圖或梯形圖語言編寫安全應用程序邏輯。程序編寫、模擬測試和驗證完成后，必須通過安全授權密鑰才能下載到控制器中。在物理安裝時，模塊必須插入指定槽位，并連接專用通信和同步電纜。上電后，系統會執行全面的自檢。功能安全測試至關重要，需在安全條件下，模擬所有安全聯鎖條件，逐一驗證輸入觸發是否能正確、及時地產生預期的安全輸出。

安全生命周期管理：必須嚴格遵守從HAZOP分析、SIL定級、SRS編制到安裝、測試、維護和修改的完整安全生命周期流程。

專用軟件與授權：必須使用經過TüV認證的Tristation 1131軟件進行開發、測試和下載，且操作需相應授權。

嚴格的測試與驗證：系統投用前，必須進行獨立的、完整的工廠驗收測試，確保每個安全功能回路都按設計意圖100%正確執行。

文檔完整性：所有設計文檔、測試記錄、修改記錄都必須完整保存，以滿足功能安全審計和法規要求。

專業人員操作：系統的編程、調試和維護必須由經過Triconex專門培訓并認證的工程師執行。

生命周期與采購建議

TRICONEX 3604E? 是Tricon v9/v10 系統平臺的核心組件。Tricon是全球領先的、成熟的SIS解決方案，擁有龐大的、對可靠性有數十年需求的存量市場。雖然Tricon不斷演進，有更新的平臺，但v9/v10系統因其極高的可靠性和廣泛的認可度，仍處于長期支持和維護階段。對于3604E這類核心模塊，市場需求主要來源于現有安全系統的維護、定期測試更換和備件儲備。

采購此類模塊，幾乎100%用于現有Tricon安全系統的關鍵備件。其故障可能導致整個安全系統失效或降級，屬于最高等級、最優先級的A類安全備件。采購時，精確匹配是唯一且不可妥協的原則。必須提供完整的型號“3604E”，并強烈建議提供故障模塊的部件號、序列號以及所在Tricon機架型號和版本信息。兼容性錯誤可能導致系統無法識別或安全認證失效。采購后，應在計劃的安全系統測試窗口期，在嚴格遵守安全規程的前提下，由專業人員將其作為備件安裝并進行完整的功能測試，確保其狀態完好。

絕對精確的型號匹配：必須確保新模塊的型號、硬件版本與原有模塊完全一致。任何差異都可能導致系統不兼容，影響安全功能。

來源的可靠性與可追溯性：強烈建議通過原廠或授權渠道采購，確保模塊為正品，且具備完整的出廠測試和可追溯記錄。安全系統備件不容任何妥協。

完整的系統信息：提供詳細的系統型號、機架版本、固件版本信息，有助于供應商驗證絕對兼容性。

專業測試與投用：備件更換后，必須由專業人員進行完整的系統診斷測試和安全邏輯功能測試，并更新相關安全檔案。

Service and Supply Commitment:

Procuring a safety system component like the TRICONEX 3604E? carries an immense responsibility, as it directly impacts the integrity of a system designed to protect life, environment, and assets. We approach such requests with the highest level of diligence and commitment to integrity and quality.

We source 3604E modules exclusively through a highly specialized and vetted network that focuses on critical safety and process control systems. We prioritize modules that are traceable to original supply chains. Our commitment extends beyond delivery. While detailed functional testing of a TMR processor requires a full Tricon system, we conduct a rigorous pre-delivery inspection? that includes a meticulous physical examination, verification of all factory labels and part numbers, and checks for any signs of tampering or previous field repair. We demand and provide clear provenance documentation where available.

We back our products with a warranty and provide dedicated support. We understand that for safety systems, compatibility and authenticity are non-negotiable. Our role is to be a reliable partner in your functional safety mission, providing a verified component that helps you maintain the certified integrity of your Tricon safety instrumented system.
